II. Travail sur les puissances

Nous allons chercher à calculer les puissances nécessaires au déplacement de chaque véhicule (Zoe et Clio dci 90 83g)

La formule à utiliser:



avec:

  • ρ : masse volumique de l'air : 1,18 kg/m3
  • S . Cx : Surface frontale du véhicule (m2) . Coefficient de pénétration dans l'air
  • m : masse à déplacer (véhicule + charge) (en kg)
  • Crr : Coefficient de résistance au roulement des pneumatiques (sans dimension)
  • v : vitesse de déplacement (en m/s)
  • P: puissance nécessaire pour déplacer le véhicule (en W)





Question 2: A partir des documentation techniques (Zoe, Clio, pneumatiques) complétez le tableau ci-dessous:

Zoe

Clio

Pneumatiques

nom

désignation

Zoe

Clio dci 90 83g

ρ

masse volumique de l'air


v

Vitesse de déplacement

120 km/h = ………. m/s

S . Cx

Surface frontale du véhicule

mv

masse du véhicule

mp

Poids des passagers

100 kg

100 kg

Crr

Coefficient de résistance au roulement des pneumatiques (sans dimension: kg/kg)

g

accélération de la pesanteur

9,81 m.s-2

Question 3: A l'aide de la formule et du tableau précédent, calculez , pour chaque véhicule, la puissance nécessaire pour déplacer la voiture et ses passagers à la vitesse prévue.



Question 4: A l'aide des courbes ci-dessous, retrouvez les 2 résultats précédents





On va maintenant travailler sur le rendement de la chaîne de puissance afin de déterminer la puissance consommée par chaque moteur

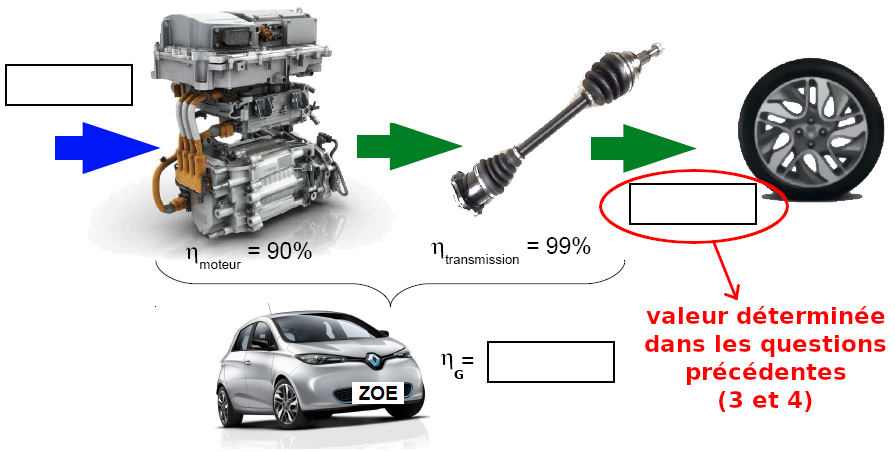

Question 5:  complétez les cadres vides ci-dessous en:

  1. reportant la puissance nécessaire au déplacement calculée précédemment
  2. calculant ensuite le rendement global de la Zoe
  3. calculant au final la puissance consommée par la voiture (et fournie par le moteur)

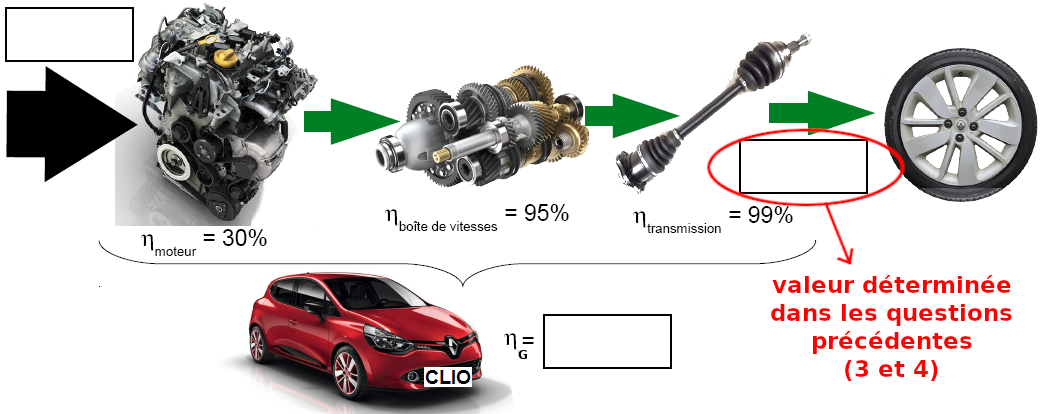

Question 6:  complétez les cadres vides ci-dessous en:

  1. reportant la puissance nécessaire au déplacement calculée précédemment
  2. calculant ensuite le rendement global de la Clio
  3. calculant au final la puissance consommée par la voiture (et fournie par le moteur)





Question 7 : que pouvez-vous en conclure à cette étape ?
