Automatisme de Store

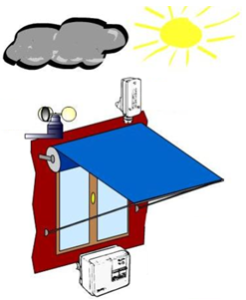

Un automatisme de store, destiné à l'habitat individuel pour la protection solaire des terrasses :

  • positionne la toile du store automatiquement en fonction du soleil, selon un seuil réglable

  • replie automatiquement le store en cas de fort vent (seuil réglable) même si le soleil est présent

  • autorise une commande manuelle de la montée, de la descente, de l'arrêt

  • est prévu pour un raccordement rapide au secteur électrique 230V~

  • s'adapte sans difficulté à son environnement (fixation murale, possibilité de recevoir des plastrons de couleurs variées)

  • ...

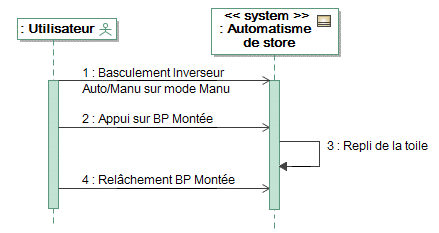

ExempleDiagramme de séquence SysML / Automatisme de Store

Le diagramme montre :

  • le choix du mode manuel par l'utilisateur

  • le repli de la toile par appui sur un poussoir et jusqu'à son relâchement

Diagramme de séquence

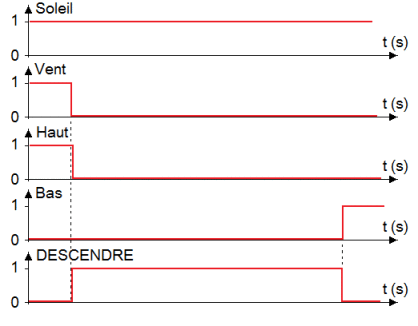

ExempleChronogrammes / Automatisme de store

Le fonctionnement suit le mode Auto, à savoir que la toile se déroule jusqu'à la butée « Bas » quand il y a du soleil ET pas de vent.

On voit bien, sur le chronogramme ci-dessous, le front descendant du détecteur Haut quand commence le déroulement de la toile, ce que ne montrent pas les autres moyens de description.

Chronogrammes

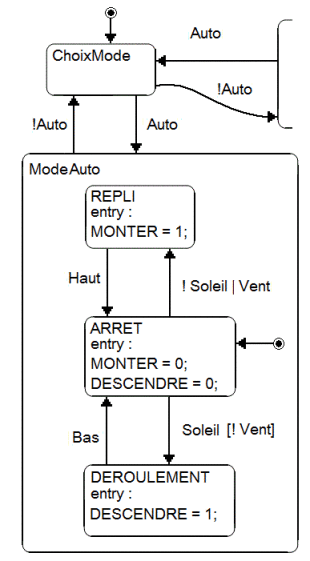

ExempleDiagramme États - Transitions SysML / Automatisme de store

Le mode de fonctionnement manuel (obtenu grâce à la transition !Auto) n'est pas représenté. On retrouve des opérateurs logiques de base :

  • | : OU

  • & : ET

  • ! : NON

Le mode Auto contenant trois autres états, l'état actif à l'entrée (ici « ARRET ») doit donc être « pointé » par l'association « état-initial + transition inconditionnelle ».

« ChoixMode » et « ModeAuto » ne peuvent être actifs simultanément.

Quand « ModeAuto » est actif, un seul de ses sous-états (« REPLI », « ARRET », « DEROULEMENT ») est actif à la fois.

Le déroulement de la toile intervient en cas de « SOLEIL », mais uniquement s'il n'y a pas de « VENT » (garde [ ! VENT]).

Diagramme États - Transitions SysML
