Organisation fonctionnelle de la chaîne d'information
Question
Q1 / COMPLÉTER la figure suivante : FAIRE APPARAÎTRE les entrées / sorties de la chaîne d'information, constituée du régulateur et des constituants associés.

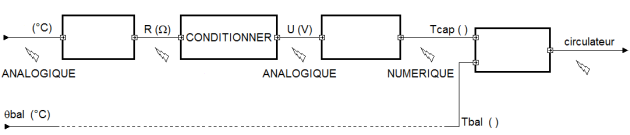

Cette chaîne d'information est maintenant détaillée sous la forme d'un diagramme de blocs internes.
Question
Q2 / COMPLÉTER la figure suivante :
INDIQUER la nature des informations
NOMMER les fonctions
Les températures θbal et θcap sont mesurées grâce à des capteurs résistifs de type PT100 dont la résistance augmente de 0.38Ω/°C.
Les gammes utiles de température sont :
[5 ... 85°C] pour la température dans le ballon
[-10 ... 120°C] pour celle du fluide caloporteur (eau glycolée) mesurée en sortie de capteur
Question
Q3 / Pour la température de consigne du ballon, soit 65°C (minimum pour éviter des problèmes de prolifération bactérienne) DÉTERMINER la valeur de la résistance « R » (en ohms).
Le conditionneur est réglé de sorte que :
U=0V pour R = 96.2Ω (correspondant à θ=-10°C)
U=10V pour R = 145.6Ω (correspondant à θ=120°C)
Question
Q4 / DÉTERMINER la valeur de la tension « U » en sortie du conditionneur pour une température de 65°C.
Le Convertisseur Analogique Numérique a comme caractéristiques :
Tension d'entrée U
[0 ... 10V]Conversion sur n=10 bits
Question
Q5 / DÉTERMINER :
le nombre de valeurs possibles en sortie du C.A.N.
la résolution en température
Question

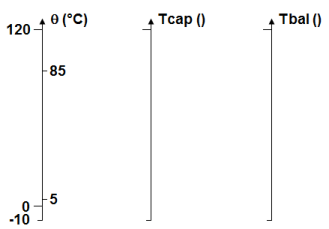

Q6 / REPRÉSENTER, sur la figure suivante, les intervalles bornés correspondant aux nombres Tcap et Tbal, respectivement image de θcap et θbal :
