Principe de la régulation solaire
Le circulateur est mis en marche si la température du fluide caloporteur est supérieure de 7°C à celle de l'eau dans le ballon.
Il est arrêté lorsque la différence de température entre ces deux fluides redescend en dessous de 3°C.
Question
Q7 / CITER les variables d'entrées/sorties à prendre en compte au niveau de l'unité de traitement.
ENTRÉE | SORTIE |
|---|---|
- - | - |
Question

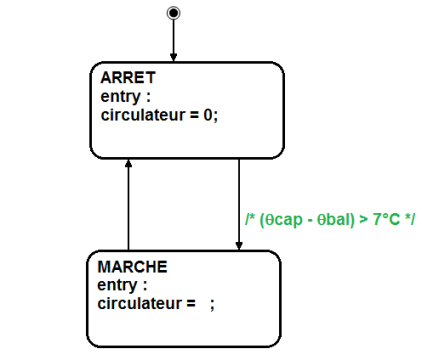

Q8 / COMPLÉTER ci-dessous le diagramme états-transitions illustrant le fonctionnement de base de la régulation solaire.
/* */ désigne un commentaire.
Question

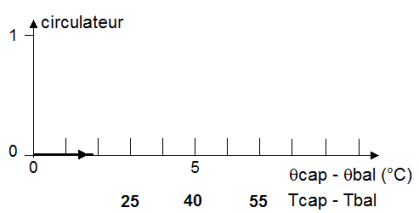

Q9 / COMPLÉTER en conséquence la figure suivante : TRACER l'évolution de la sortie logique « circulateur » en fonction de la différence de température θcap - θbal.
DÉTERMINER l'hystérésis ainsi obtenu.
Hystérésis = différence (exprimée en °C) entre les deux seuils de température qui provoquent la commutation de la sortie.
H = Seuil haut - Seuil bas.
On tient maintenant compte de la température de consigne dans le ballon de stockage. Le circulateur ne doit pas être mis en fonctionnement si la température dans le ballon atteint sa consigne (variable numérique Cbal correspondant à 65°C).
Question
Q10 / MODIFIER en conséquence le diagramme états-transitions.
