III. Approche énergétique globale
Cette fois on va travailler à partir de l’énergie consommée par les voitures pour se déplacer.
Zoe
Question 8 : Relevez sur la documentation constructeur la consommation de la ZOE en Wh/km. Reportez-là sur l'image ci dessous (EZ) et calculer l'énergie consommée pour charger la voiture (EE).
Maintenant on va calculer l'énergie primaire nécessaire à fabriquer l'électricité utilisée pour charger la voiture.

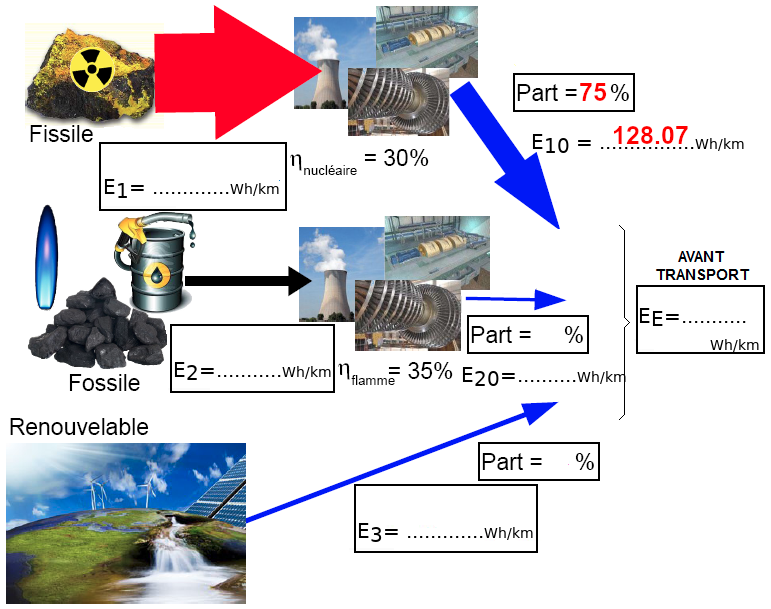

Question 9 : on cherche à calculer l’énergie primaire totale (ETZ) consommée par la Zoe (les résultats sont à mettre dans l’image disponible plus loin) en procédant par étapes:
1. Reporter le résultat de la question précédente (EE) sur le document à remplir
2. Calculez le pourcentage de chaque énergie à partir du document ci-dessous :
3. Calculez E10, E20 et E3 (reportez les résultats ce dessous)
4. Calculez E1 et E2 (reportez les résultats ce dessous)
5. Calculez l’énergie totale ETZ consommée par la clio par kilomètre (reportez les résultats ce dessous)
ETZ = ……………………………...
Clio
Question 10 : relevez sur la documentation constructeur la consommation de carburant de la CLIO en L/100km (cycle mixte).
Question 11 : sachant que le pouvoir calorifique du gazole est de 38 080kJ/L et qu'1 Wh correspond à 3600J, montrez que la consommation relevée dans la question précédente correspond à une énergie totale (ETC1) consommée à 338Wh/km
Question 12 : sachant que l'extraction/raffinage/transport du pétrole a un rendement de 83%, calculez l'énergie totale (ETC) consommée par la clio par km
Zoe vs Clio
Question 13 : comparez maintenant la consommation énergétique par kilomètre de la Zoe (ETZ) et de la Clio (ETC). Qu’en pensez-vous ?
Question 14 : comparez à la conclusion de la question 7. Conclure
