Partie 3 : Le schéma électrique
I. Matériels de commande
I.1 Les boutons poussoirs: le contact se fait par appui sur le BP qui revient seul dans sa position d'origine (ressort). Les contacts peuvent être « normalement ouvert » (NO) ou « normalement fermés » (NC) :
![]() |
![]() |
![]() |
![]() |

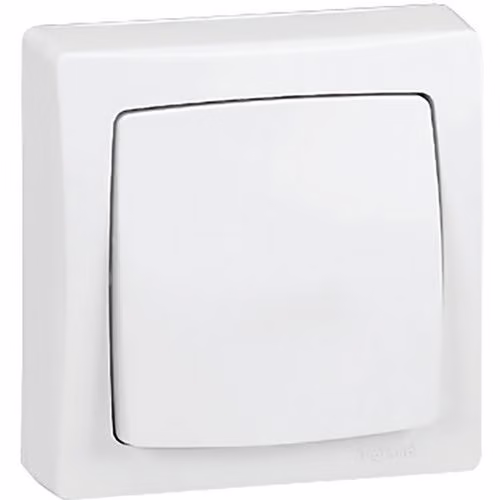

I.2 Les interrupteurs : le contact se fait par appui sur l'interrupteur qui reste en position. Pour arrêter il faut appuyer sur l'autre partie de l'interrupteur.
I.3 Les commutateurs: le contact se fait par rotation. Le commutateur peut être à plusieurs positions fixes ou revenir automatiquement (ressort) dans une position de repos. Il peut être à clef.
I.4 Les boutons poussoirs d'arrêt d'urgence: le contact se fait par appui sur le BP qui, en général, reste bloqué. Pour le remettre dans sa position d'origine, le plus souvent, soit on le tourne, soit on tourne la clef s'il en possède une, soit on le tire.
![]() |
![]() |
![]() |
I.5 Le contacteur (et le relais):
Un peu d'explication
Rôle du contacteur: le contacteur est un appareil mécanique de connexion, capable d’établir, de supporter et d’interrompre des courants dans les conditions normales du circuit, y compris les conditions de surcharge en service. L ’intérêt du contacteur est de pouvoir être commandé à distance. |
![]() |
Constitution:
Le contacteur comporte 3 ensembles fonctionnels :
- pôles de coupure: (circuit principal ou circuit de puissance). Ils sont chargés de l'établissement et de la coupure du circuit de puissance. Il est donc nécessaire qu'ils aient un pouvoir de coupure permettant l'extinction de l'arc électrique qui prend naissance à l'ouverture des pôles.
- le circuit de commande (l'électroaimant)
- le circuit auxiliaire composé de contacts à ouverture (NF) ou à fermeture (NC) permettant d'assurer l'auto-alimentation, la signalisation, ….
Fonctionnement : lorsque le circuit de commande (bobine de l'électroaimant) est alimenté, le champ magnétique créé fait déplacer les contacts du contacteur. Lorsque la bobine n'est plus alimentée, un ressort remet les contacts dans leur position de départ (position au « repos »).
Symbole:
Remarque: un relais fonctionne de la même manière qu'un contacteur à la différence que tous les pôles sont en quelque sorte des contacts auxiliaires donc réservés à de la commande (ils n'ont qu'un faible pouvoir de coupure).
Quelques symboles (norme « industrielle »):
II. Le schéma électrique :
Le schéma électrique représente le schéma du câblage des matériels électriques entre eux. Les fils sont représentés par des traits. Chaque élément possède un symbole normalisé (attention : la norme du bâtiment n'est pas la même que celle du milieu industriel).
Chaque élément possède un nom dont la forme respect souvent celle-ci :
- un contacteur se note par KMi (KM1, KM2, …), un relais par KAi (KA1, KA2, KA3 ….)
- un sectionneur ou un disjoncteur par Qi (Q1, …), un élément de protection (fusible, relais thermique, …) par Fi, un organe de commande (BP, ..) par Si
Remarque : i = numéro de l'élément (ex: KM1, F1, KA3, S2, S3, …).
III Exercices
Exercice N°1 : petit schéma simples
Pour chaque schéma ci-dessous, donner le nom des éléments représentés.
Pour chaque schéma décrire le fonctionnement quand on appuie sur les éléments de commande.
Exercice N°2 :
Question 1 : donner le nom et le rôle des éléments du schéma suivant :
Question 2 : expliquer le fonctionnement du schéma
