TP 1.2: Lecture d'un schéma électrique avec connaissance des différents appareils et les des différents schémas

I. Introduction

Il existe plusieurs façons de représenter un circuit électrique. Chacune de ces formes de représentation, appelée schéma, révèle sensiblement les mêmes informations. Par contre, chacune met en évidence les éléments essentiels aux besoins de différents utilisateurs selon différentes situations.

Pour bien comprendre l'utilité des différents types de schémas que nous pourrons rencontrer, on peut établir une première classification selon le domaine d'application auquel on a à faire. On peut ainsi définir deux familles de schémas concernant les installations :

- domestiques : tout ce qui touche le bâtiment (lumière, distribution, alarme, téléphone, etc.) avec les schémas suivants :

  • plans architecturaux ;
  • schémas de distribution des canalisations ;
  • schémas de principe ;
  • schémas de réalisation.

- industriels : machines ou systèmes automatisés installés avec les schémas suivants :

  • schémas développés ou de principe :
    • du circuit de commande,
    • du circuit de puissance.

Il existe d'autres schémas, appartenant à l'une ou l'autre famille ou aux deux (schémas de raccordement, de connexion, etc.).

Ces différents schémas peuvent être représentés selon deux modes :

multifilaire : chaque conducteur est représenté par un trait individuel ;

unifilaire : plusieurs conducteurs sont représentés par un trait unique.

Exemple de schéma

Un schéma électrique représente, à l'aide de symboles graphiques, les différentes parties d'un réseau, d'une installation ou d'un équipement qui sont reliées et connectées fonctionnellement.

Un schéma électrique a pour but d'expliquer le fonctionnement de l'équipement.

Remarque : les symboles sont toujours dessinés dans leur position de repos (s’ils en ont une).

II.  Etude d'une installation industrielle

II.1 Les différents éléments dans une installation industrielle

Nous allons travailler sur le schéma "Pépinière d'entreprise de Neuville sur Saône" réalisé à partir du logiciel Qélectrotechnique

Vous disposez également d'un tuto vous permettant de travailler sur ce logiciel: TUTO Qélectrotechnique

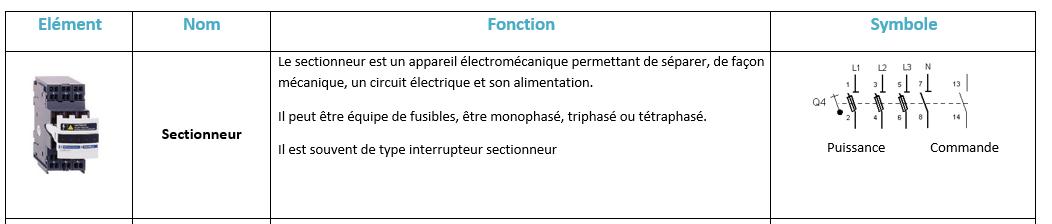

- Identifier les éléments utilisés dans ce montage (en plaçant la souris proche du symbole); en vous aidant de ressources disponibles, compléter le tableau comme l'exemple donné du sectionneur

Ressources: pour lire les ressources ci dessous en format swf , vous devez suivre la procédure suivante

- télécharger les ressources sur votre bureau

Contacteur

Fusible

Disjoncteur

Disjoncteur différentiel

Relais thermique

- ouvrir https://ruffle.rs/demo/

- dans select file choisir le fichier que vous souhaiter voir

II.2. Analyse d'un schéma électrique industriel

Vous disposez d'une platine permettant d'appréhender un montage industriel. La platine étudiée est la suivante avec son schéma de câblage.

a.  Identifier sur le schéma et la platine la partie PUISSANCE et la partie COMMANDE



b. La platine est alimentée. Vous devez analyser le fonctionnement de la platine. Pour cela, vous devez compléter le chronogramme ci dessous ( faites votre analyse en théorie et après par des essais sur la platine)

Rappel: un chronogramme est une représentation dans le temps (axe des x). L'état logique des différents éléments (0= arrêt, 1= marche) est placé sur l'axe des y

Ainsi ici (exemple d’un Bouton poussoir) :

c. Modification 1: Le schéma a été modifié ci-dessous:

- qu'est ce qui a été rajouté?

- Identifier les bornes de l'élément concerné; faire valider par l'enseignant et câbler la modification

- Faire valider par l'enseignant et essayer le montage; quelle influence cela a t-il sur le fonctionnement?

- Compléter le nouveau chronogramme sur votre document réponse



d .Modification 2:   On veut que le moteur tourne:

- dans le sens horaire si on appuie sur AV

- dans le sens anti horaire si on appuie sur AR

- Proposer une modification du schéma dans la commande et la partie puissance

- Faire valider par l'enseignant et câbler votre montage (utiliser des fils d'une autre couleur que celle du montage)

- Après vérification, faite vos essais

II.3. Réalisation d'un schéma industriel:

En vous aidant de vos recherches et analyses faites sur les parties précédentes, vous devez réaliser un schéma électrique sous Qélectrotechnique  du moteur P2 de la pompe de relevage de la pépinière d'entreprise. Ce moteur triphasé est en démarrage direct à l'aide d'un contacteur et des protections électriques nécessaires; le démarrage se fera à l'aide d'un marche- arrêt avec une auto-alimentation

Compléter le schéma donné "moteur pompe P2"  et imprimer votre travail, le nommer sur le document et le rendre à l'enseignant

III. Etude d'une installation domestique

L'électricien de construction se référera à un schéma unifilaire comme celui de la figure suivante lors de la pose du câblage dans la construction d'une résidence.

Ce schéma architectural, car conçu par un architecte, lui indiquera à quel endroit localiser :

  • les lampes,
  • les interrupteurs,
  • l'éclairage,
  • les prises de courant,
  • les thermostats,
  • les appareils de chauffage électrique, etc.
Pour effectuer les branchements, l'électricien utilisera plutôt le schéma de réalisation unifilaire ou multifilaire (figure suivante).

Si un problème survient lors de la vérification des circuits électriques d'une habitation, il est plus simple de faire référence à un schéma développé. Ce type de schéma est tout indiqué lors de l'analyse du fonctionnement d'un circuit, quel que soit la nature du problème. Un coup d'œil à la figure suivante vous convaincra.

Chacun des schémas  correspond au même circuit électrique d'une résidence.

II.1 Etude des symboles

Prendre connaissance du document suivant: Liste des symboles

Compléter le tableau suivant en indiquant le nom des différents éléments.

II.2 Etude d'un schéma électrique dans une installation domestique

Vous allez étudier dans cette partie le schéma le plus simple rencontré dans une installation électrique: le "simple allumage"

Un montage simple allumage a pour fonction de commander l’allumage et l’extinction d’un ou plusieurs points lumineux à partir d’un unique point de commande.

a. Compléter du schéma multifilaire à partir du schéma électrique

b. En déduire le schéma architectural et unifilaire

ruffle

c. Option: (en fonction du matériels disponibles)

- Réaliser le montage avec le matériel mis à votre disposition

- Réaliser  un Va et Vient et un double allumage
